Типовая мачта тросовой защиты 70 м (ТР-07в)

----Типовая мачта тросовой защиты 70 м (ТР-07в)

Артикул: ЗС-ТР-07В

МСБ

Верхний слой тросовой защиты — внешний контур останова на отметке около 53 м — несут высокие мачты. Цена мачты — по проекту: металлоконструкция мачты — позиция прайса ЗС-МЧ-4070, считается по массе рабочей документации; монтаж МН16 для мачт 50–70 м 83 700 руб./т, устройство свайного фундамента ФР01 18 000 руб./м³, монтаж тросовой системы МН13 от 165 руб./пог. м, антикоррозийная обработка на месте АК01 525 руб./м². Решение применяется как самостоятельно, так и в составе защитной ограждающей конструкции по СП 542.1325800.2024.

Подробнее

Цена по запросу

Под заказ

Нашли дешевле?

Как заказать?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Гарантия на все

Монтаж оборудования

Работаем по всей России

Любая форма оплаты

Сертификаты качества

Быстрая доставка

Перейти в услугу

Описание

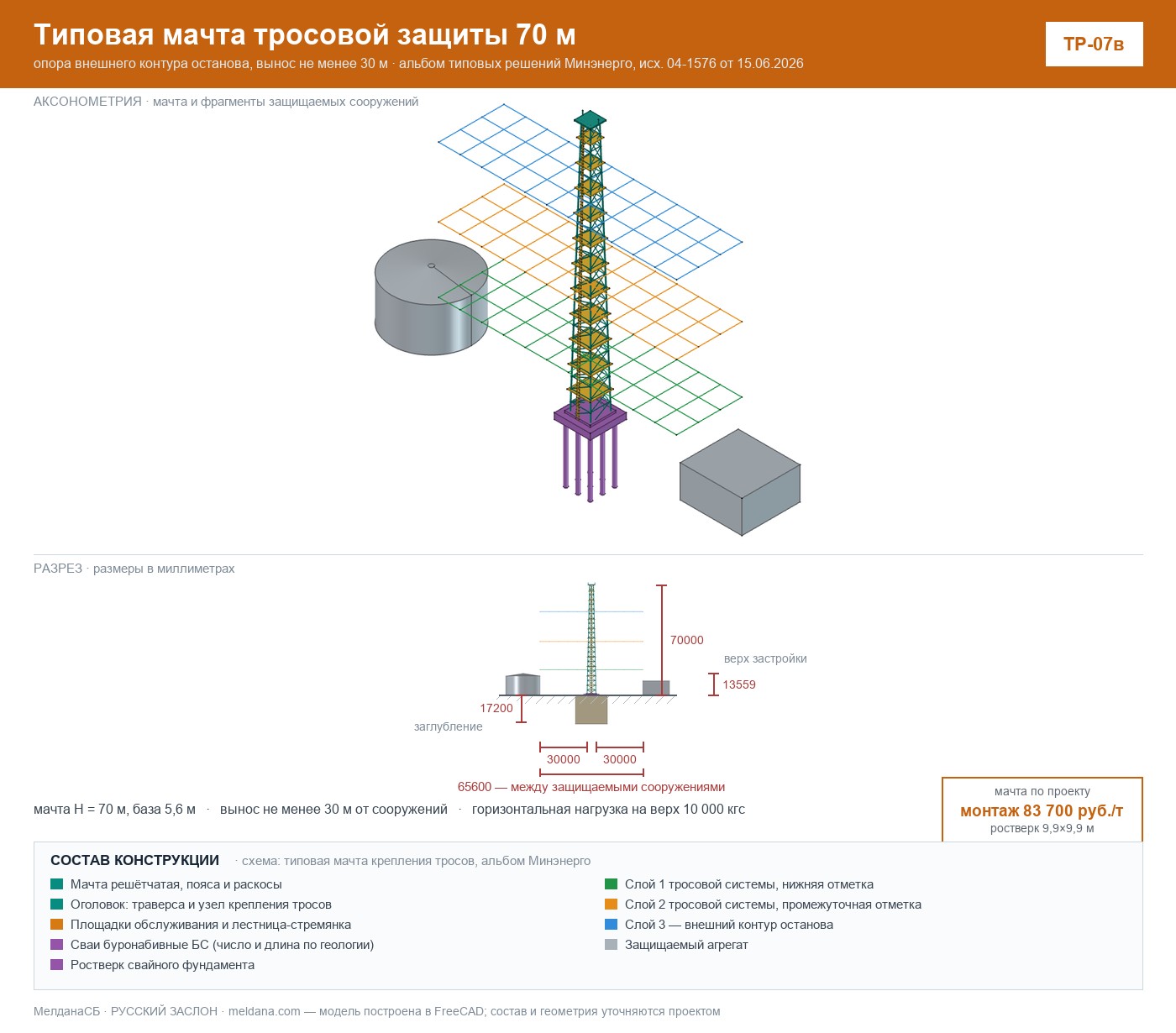

Верхний слой тросовой защиты — внешний контур останова на отметке около 53 м — несут высокие мачты. Мачта 70 м из альбома Минэнерго рассчитана на этот контур: горизонтальная нагрузка на верх принята 10 000 кгс, фундамент свайный с ростверком 9,9×9,9 м. Опора выносится не ближе 30 м от защищаемых сооружений, чтобы БПЛА останавливался на удалении 10–40 м от объекта.

Состав и параметры

Высота	70 м от отметки 0,000 до оголовка
Конструкция	металлическая решётчатая мачта — опора крепления тросов внешнего контура останова
Горизонтальная нагрузка на верх мачты	10 000 кгс (принимается по альбому)
Вынос от защищаемых сооружений	не менее 30 м
Фундамент	свайный, габаритные размеры ростверка 9,9×9,9 м
Сваи	буронабивные БС; по всем точкам расположения мачт анализируются результаты геологических изысканий и разрабатывается типовое решение под худшие условия работы
Оснащение	площадки обслуживания по высоте, лестница-стремянка, узел крепления тросов на оголовке
Отметка верхнего слоя	внешний контур останова на 53 м (схема защиты резервуарного парка альбома)
Остановка БПЛА	контакт минимум с четырьмя тросами одновременно, полная остановка на удалении 10–40 м от защищаемых сооружений

Цена

Цена мачты — по проекту. В клиентском прайсе «РУССКИЙ ЗАСЛОН» v9 от 15.08.2026 позиция ЗС-МЧ-4070 «Мачта решётчатая Н = 20–70 м» так и указана: масса и стоимость металлоконструкции определяются рабочей документацией, потому что зависят от высоты, схемы работы опоры и геологии в точке установки. Опубликованные ставки, из которых складывается цена под ключ: металлоконструкция мачты — позиция прайса ЗС-МЧ-4070, считается по массе рабочей документации; монтаж МН16 для мачт 50–70 м 83 700 руб./т, устройство свайного фундамента ФР01 18 000 руб./м³, монтаж тросовой системы МН13 от 165 руб./пог. м, антикоррозийная обработка на месте АК01 525 руб./м². Цены с НДС 22 %.

Нормирование работ

Работы: МН16 монтаж мачт решётчатых 50–70 м — 83 700 руб./т + ФР01 устройство фундаментов 18 000 руб./м³ + МН13 монтаж тросовой системы (за пог. м). Металлоконструкция мачты — позиция ЗС-МЧ-4070, цена по проекту: считается по массе рабочей документации. Негабаритные грузы везутся отдельным рейсом с надбавкой 60 %; антикоррозийная обработка на месте АК01 525 руб./м² — отдельной позицией.

Ограничения

Порог 50 м — разрыв стоимости: выше него пояс мачты переходит с трубы 159×6 на 219×8 и масса растёт почти вдвое. Если по расчёту внешний контур можно опустить до отметки, при которой мачта укладывается ровно в 50 м, экономия исчисляется десятками миллионов — высоту подводить под порог. Ростверк 9,9×9,9 м из альбома отвечает консольной схеме без оттяжек; вариант с оттяжкой под 45° на анкер даёт меньший фундамент, но эти два решения не суммируются. Опирание на защищаемое сооружение исключено (СП 542.1325800.2024 п. 6.3.1).

Обратите внимание: объём решения зависит от габаритов узла и определяется проектом; расчёт ориентировочный, вилка −25 % … +40 % до обмеров; не является публичной офертой.

Точный расчёт по вашим габаритам — в онлайн-калькуляторе ЗОК: meldana.com/company/produktsiya/zok-zaslon/kalkulyator/
